CloudJump III Optimizing Cloud Databases for Tiered Storage(SIGMOD 2026)

在云原生数据库的演进中, 计存分离让计算层和存储层可以独立扩展, 共享存储让多个计算节点访问同一份数据成为可能.

在《CloudJump: Optimizing Cloud Databases for Cloud Storages》(VLDB 2022) 中, 我们分析了存储介质从本地盘变成云存储之后, 数据库在 IO 路径上需要做的一系列重新设计;

在《CloudJump II: Optimizing Cloud Databases for Shared Storage》(SIGMOD 2025) 中, 我们提出 MVD (Multi-Version Data) 技术, 解决了共享存储架构下多计算节点的数据一致性问题.

沿着这条路线继续往前走, 一个自然的问题浮现出来:

云上的存储从来就不是单一介质, 而是一个天然的层级结构——从本地 NVMe SSD, 到网络块存储 ESSD, 再到几乎无限容量的对象存储 OSS, 每一层都处在成本、延迟、吞吐曲线上的不同位置.

如何让数据库真正利用好这个层级结构, 把热数据放在快的介质上, 把冷数据放在便宜的介质上, 同时保证性能稳定且不牺牲正确性, 这就是 CloudJump III 要回答的问题.

这篇论文已经发表在 2026 SIGMOD 上, 感兴趣的同学可以下载阅读:《CloudJump III: Optimizing Cloud Databases for Tiered Storage》

云存储的天然层级

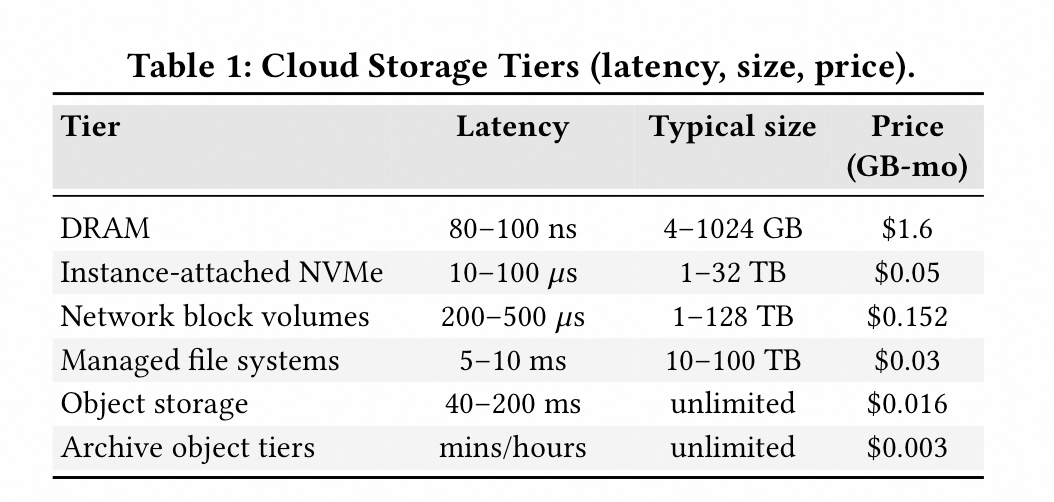

现代云数据库运行在一个层级化的存储体系之上. 以典型的云厂商产品为例, 各层的延迟和成本大致如下:

可以看到, 离计算越近的层级延迟越低、带宽越高, 但成本也越贵. 随着用户数据量的持续增长, 存储开销 (包括 DRAM) 已经成为数据库服务总拥有成本 (TCO) 的主要构成. 所以问题已经不是”要不要做分层”, 而是”如何做分层”: 在动态变化的 OLTP 负载下, 数据放置策略要如何保证性能和成本都稳定可控.

现有分层方案的困境

冷热分离的想法并不新, 业界已有大量实践: 主机侧的 NVMe 缓存 (dm-cache、bcache、LVM Cache), ILM/HSM 生命周期管理管道, 存储阵列和云服务的自动分层, 以及以对象存储为底座、只把最热的块留在 SSD 上的设计. 但这些方案有一个共同的特点: 它们都工作在数据库内核之外——块层、文件系统层或者网关层. 它们能观察到 IO 模式, 却看不到存储引擎的内部状态, 而这恰恰是正确、高效分层的关键. 在内核之外分层会造成系统性的误判:

最热的页面常驻在 DRAM Buffer Pool 中, 几乎不产生外部 IO, 在基于 IO trace 的分析中反而显得”冷”;
结构上重要的索引页、元数据页会被过早地降级到慢介质;
ILM/HSM 的粒度太粗, 一个小的读取会触发整个文件或大 extent 的召回 (recall), 周期性的批量迁移又会和前台 IO 争抢带宽, 引发召回风暴;
分层的数据移动和内核的恢复、备份协议是解耦的, 不与 LSN 语义、快照协议协同, 零停机场景下的正确性很难保证.

分层之后, 每一次快层 miss 的代价是残酷的: 目标页要么暂时不可用, 要么必须同步地从慢几个数量级的层级取回, 给查询注入不可控的抖动. 手工的时间分区、表级重组都是粗粒度且被动的, 跟不上分钟级的负载变化.

所以运维侧真正需要的, 是一种既保留多层存储性能成本收益, 又能约束 miss 代价、不增加运维脆弱性的分层机制.

CloudJump III: 引擎集成的分层设计

CloudJump III 的核心思路是把分层决策搬进存储引擎内部, 在 Buffer Manager 的天然控制点 (eviction 和 flush) 上做数据放置决策, 利用引擎可见的元信息——页类型和存活时间、页表关系和配额、临时表识别、脏页状态、Buffer Pool 驻留情况——来决定数据的准入和写入路由. 这个设计我们称之为 eviction-centric、engine-aware.

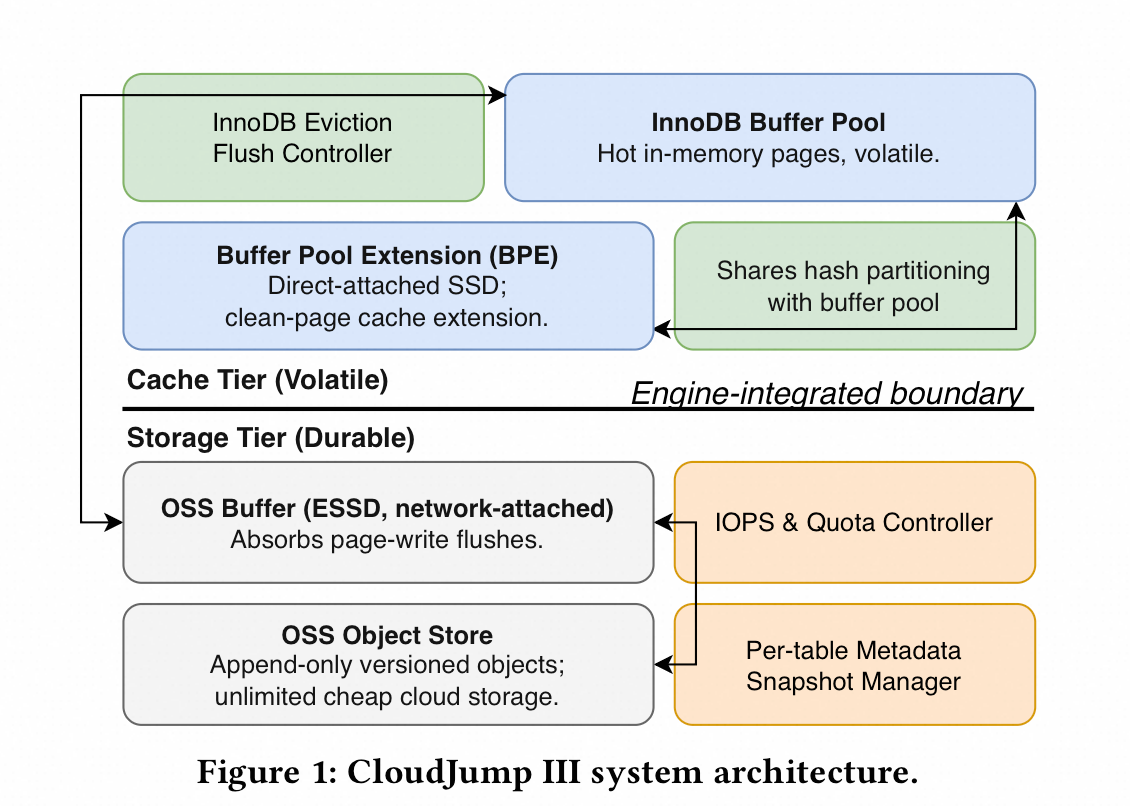

整体架构划分成四层, 并明确了缓存层 (易失) 与存储层 (持久) 的边界:

InnoDB Buffer Pool (DRAM): 传统的内存缓存, 持有热页, 在 eviction/flush 这些天然控制点上触发分层决策;
Buffer Pool Extension (BPE, 本地 SSD): Buffer Pool 的只读扩展, 只缓存干净页, 属于易失的缓存层, 丢失不影响持久性;
OSS Buffer (ESSD): 存储层的前端, 接受页面刷脏的写入, 把页粒度的更新聚合成块级写入, 在数据被同步到远端之前先在这里持久化, 既降低写放大, 也把对象存储与小随机 IO 隔离开;
OSS 对象存储: 最终的持久层, 低成本、容量无限, 通过 HTTP PUT/GET 访问.

读路径是一个层级化的流水线: DRAM → BPE → OSS Buffer → 远端 OSS, 逐层回退, 命中后向上提升 (promotion).

写路径则是一个多阶段的管道: Buffer Pool 刷脏先落到 OSS Buffer 对应的 ESSD 上 (近端持久化), 之后由后台线程把脏页合并成 2 MB 的对象, 以 append-only 的版本化方式异步 PUT 到远端 OSS. 每张 OSS-backed 表被逻辑切分成固定大小的 2 MB 对象 (128 个 16 KB 页), OSS Buffer 为每个对象分配一个 block, 内部结构参考 InnoDB Buffer Pool 的页管理逻辑: page-to-block hash 做快速查找, LRU 做替换, flush list 追踪待写回 IO.

BPE: 基于 S3-FIFO 的准入策略

本地 SSD 作为 Buffer Pool 的扩展缓存, 最大的敌人是缓存污染: 大量只被访问一次的页 (one-hit wonder) 被无差别写入 SSD, 既浪费写寿命, 又挤占了真正可复用页的空间. BPE 的设计借鉴了 S3-FIFO 的选择性准入和 second-chance 思想:

在 DRAM Buffer Pool 中, 传统的 young/old 双链表之外增加一个 ghost 链表, 只记录最近被淘汰页的 ID (纯元数据, 不含数据). 页从 old 链表淘汰时先进入 ghost; 只有当它在 ghost 中被再次访问, 证明了自己的复用价值, 才会被提升进 BPE 的 SSD 空间. 这个延迟的、基于复用验证的准入机制, 天然过滤掉了 one-hit 页. BPE 内部则采用改良的 CLOCK 替换算法, 用环形指针和 second-chance bit 替代 LRU 链表, 降低同步开销的同时让淘汰顺序对齐 SSD 布局, 实现顺序写、减少磨损.

消融实验里这个策略的效果很直接: 相比 full-admit (全部准入), ghost 准入策略把 TPS 提升了 12%, 命中率从 63.4% 提升到 72.7%, 而 BPE 的 IOPS 从 22369 降到 2082, 下降约 91%——更少的细粒度写入, 更平稳的写回.

工程上 BPE 还有两个值得一提的细节: 一是元数据压缩, 64 GB 的 BPE 实例只需要约 184 MB 的控制元数据, 且消除了 per-page 的锁结构; 二是 chunk-based resizing, BPE 空间按 64 MB 的 chunk 划分, 可以秒级在线增减, 热点实例可以临时扩容缓存, 用完释放, 不需要重启.

OSS Buffer: 写合并与 crash consistency

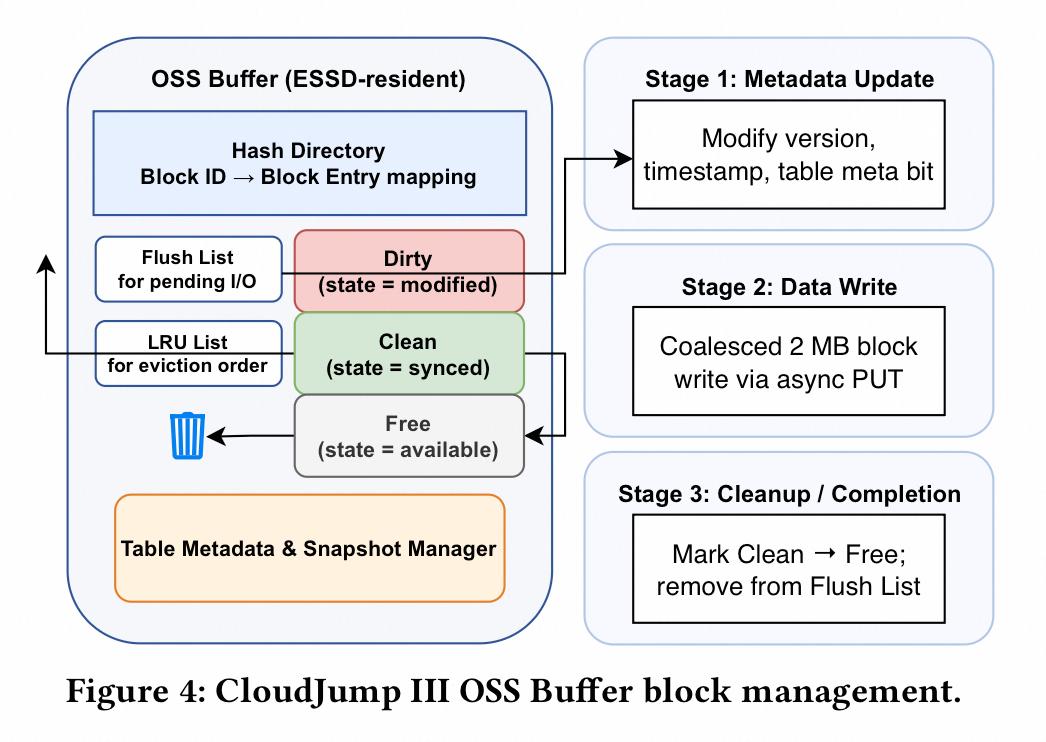

OSS Buffer 的职责是把数据库的页级写入转换成对象存储友好的块级写入. 脏块的刷写走一个三阶段的异步流水线:

先更新块级元数据 (记录版本、标记 in-flight), 再把块内脏页合并成连续的 2 MB 段异步 PUT 到 OSS (每次刷写携带单调递增的版本号), 成功后块状态从 Dirty 转为 Clean 进而 Free.

这里的关键是 crash consistency 的保证. 同一个逻辑页可能同时存在于内存、BPE 和 OSS Buffer 中, CloudJump III 通过一组互补的写序约束保证可恢复性: 本地写入时, 元数据先于数据更新 (记录意图); 远端同步时, 数据先传输, 元数据后标记 clean. 这种交叉的顺序设计保证了任何一个块要么完整持久, 要么可以安全重放——元数据更新了但数据缺失, 恢复时重放 redo; 数据在但元数据陈旧, 重新刷写即可, 两条路径都是幂等的.

刷写调度上结合了批量聚合、时间延迟 (避免热块反复写)、水位监控和限速 (在 OSS QPS 和多租户公平性约束下调节吞吐). 干净块只有在 OSS 同步完成后才成为淘汰候选, 保证空间复用永远发生在持久化之后.

快照版本与零停机备份

分层之后, 备份和恢复的正确性是最容易被忽视也最容易出问题的地方.

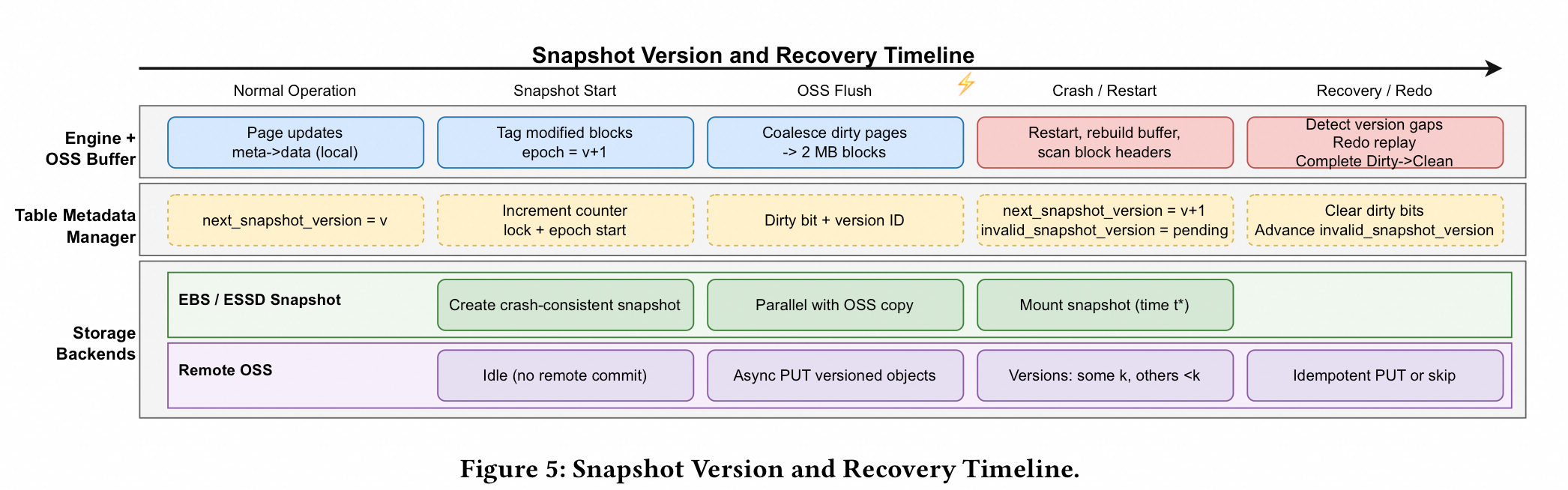

CloudJump III 用一个快照版本协议把分层状态的演进和备份协同起来. 系统维护一个全局的 next_snapshot_version, 备份开始时短暂加锁、递增版本号, 之后所有 OSS 写入都携带这个版本; 对每个 2 MB 对象, 如果在新快照纪元之后被修改, 则写出一个新版本的对象 (如 file_0002_v2), 旧版本保留给备份读取. 每张表维护一个 .meta 文件, 记录每个块的 dirty bit 和版本号, 增量备份只复制自上次备份以来变化的对象.

备份流程走 lock–version–copy 的序列: 锁定元数据固定版本视图, 递增快照计数, 然后通过 OSS 的 fast-copy API 做桶内影子拷贝——fast-copy 只复制对象元数据不搬数据, 所以即使是数 TB 的表, 快照创建也在秒级完成.

实测数据: CloudJump III 的快照创建耗时 0.64 秒, 接近纯 ESSD 的 0.52 秒, 远快于纯 OSS 路径的 53.73 秒, 而备份和恢复总时长与 OSS baseline 持平 (瓶颈在远端带宽, 分层本身没有引入额外开销).

实验结果

我们在两种规格上评估了 CloudJump III: 小规格 (8 核、1 GB Buffer Pool、50 GB 数据) 和大规格 (64 核、100 GB Buffer Pool、5 TB 数据), 快层容量覆盖数据集的 5% 到 50%, 负载包括 Sysbench、YCSB (Zipf 偏斜 0.8–2.0)、Voter 以及一个来自阿里云线上游戏客户的真实负载 (大 BLOB 更新 + 突发写入).

几个有代表性的结论:

TPS 随缓存比例和偏斜度单调上升, 在热数据能装进快层时出现明显的拐点. 中等偏斜 (Zipf α ≥ 1.4) 下, 20%–30% 的缓存比例就能逼近全 ESSD 的吞吐上界, 而单位成本的性能 (CP) 显著更高;
Voter 负载在 64 线程下维持全 ESSD 吞吐的 79%–80%, 游戏负载则全程保持在 baseline 的 ±5% 以内, 在中等并发下甚至反超 3%–4%——大写入直接 bypass 到 ESSD 避免争抢共享刷写队列, 小更新由 OSS Buffer 合并成 2 MB 对象平滑带宽需求;
消融实验验证了各机制的贡献: ghost 准入 (+12% TPS, −91% BPE IOPS)、临时表排除 (短时分析型突发不再冲击远端存储带宽)、DDL/BLOB bypass (消除了 DDL 阶段前台吞吐的深度下跌).

一些经验

三年的线上部署给了我们一些超出论文本身的体会:

快层应该是共享缓存, 而不是专属存储. 按表刚性划分快层容量会导致容量利用低效和性能不稳定. CloudJump III 把快层重新解释为全局共享的缓存, 由统一的淘汰和配额策略治理, 逻辑归属和物理放置解耦, 容量随负载动态分配.

Eviction-centric 优于主动迁移. 依赖预测模型和后台控制器搬数据的架构, 工程代价远比理论收益大: 迁移线程引入独立的锁层级, 和 Buffer Pool 锁交互可能死锁; 迁移和前台查询的带宽仲裁在突发时容易饿死一方; 迁移中途 crash 的恢复需要额外的处理路径, 复杂化 redo/undo 逻辑. 把放置决策限制在 eviction 和 flush 这两个天然控制点上, 复用现有的 Buffer Manager 控制路径, 不引入额外同步, 运维人员面对的是一个单一的、被充分理解的控制回路.

分层必须和恢复、备份协议协同. 脱离恢复逻辑的独立数据移动, 只更新元数据而没有事务上下文, crash 后可能出现页面重复或丢失. CloudJump III 让放置变化只影响页面的物理位置, 与 LSN 标识的逻辑版本完全正交——这类正确性风险在测试中往往暴露不出来, 到了生产环境才会以严重故障的形式出现.

总结

从 CloudJump I 的 IO 路径重构, 到 CloudJump II 的 MVD 多版本共享存储, 再到 CloudJump III 的引擎集成分层, 这条线索的内核是一致的: 基于标准云存储服务构建云原生数据库的存储底座, 把复杂度留在计算层/引擎层, 让存储层保持简单和通用, 这也是解耦数据库/存储层的好处, 对比 Aurora 的架构, CloudJump 可以充分享受到存储层的发展带来的收益, 而不需要开发自己的 Page Server 层去对接不同的存储介质.

CloudJump III 证明了在分层存储上获得可预期的性能, 关键在于把分层放进和缓存、恢复同一个控制回路里——用引擎可见的方式做准确的放置, 用 eviction-centric 的机制约束 miss 的代价, 用快照版本协议保证零停机备份的正确性. 最终的效果是: 用一小部分快层容量, 换来接近本地盘的吞吐和稳定的访问延迟, 以及显著更优的单位成本性能.

更多的内容可以参考论文:《CloudJump III: Optimizing Cloud Databases for Tiered Storage》.
